🔥 HDR技术深度解析：从数学原理到LED显示工程实践

前言

人眼感知的非线性特性
数学原理：
人眼的亮度感知遵循韦伯-费希纳定律：

ΔI/I = k（常数）
I为背景亮度，ΔI为可觉察的最小亮度差
这意味着人眼对亮度的感知是对数关系，而非线性

一、多曝光融合的数学本质与工程挑战

HDR图像可以表示为场景辐照度的函数。假设我们有一组不同曝光时间的图像，每张图像可以表示为：

I_ij=f(E_i⋅Δt_j)+噪声
I_ij是第i个像素在第j次曝光下的强度值,E_i是场景辐照度,Δt_j是曝光时间,f是相机的响应函数（CRF）我们的目标是从一组不同曝光的图像中恢复出辐照度图E。

1.1 数学原理：加权最大似然估计

1# 多曝光融合的权重函数
2def exposure_weight(pixel_value, under_exposed_thresh=30, over_exposed_thresh=220):
3    """
4    基于像素可信度的权重分配
5    中间调权重最高，过曝/欠曝区域权重低
6    """
7    if pixel_value < under_exposed_thresh or pixel_value > over_exposed_thresh:
8        return 0.1  # 低可信度
9    else:
10        # 高斯权重，中间调最高
11        middle = 128
12        return math.exp(-0.5 * ((pixel_value - middle) / 50) ** 2)
13
14# 这不是简单的图像叠加，而是统计最优解
15def optimal_hdr_fusion(images, exposures):
16    """
17    数学本质：求解每个像素的最优辐射度值
18    max Π P(I_ij | E_i)   # 最大似然估计
19    s.t. E_i = exposure_time * scene_radiance
20    """
21    weights = calculate_trust_weights(images)  # 基于像素可信度
22    hdr_image = np.zeros_like(images[0], dtype=np.float32)
23
24    for i, img in enumerate(images):
25        # Debevec的加权最小二乘解
26        hdr_image += weights[i] * (img / exposures[i])
27
28    return hdr_image / np.sum(weights, axis=0)
29

通俗解释：

想象你在黑暗房间里用不同时间曝光拍照——短曝光能看清灯泡细节但周围全黑，长曝光能看清房间但灯泡过曝。多曝光融合就是统计学家的工作：从每张照片中找出"最可信"的部分，用数学方法拼出完美照片。

再举一个例子：基本思想：需要三张不同曝光的照片，三个镜头之间几乎没有移动；取这三张低动态范围的照片并合并他们，成为一张高动态范围的图像

1#step1:导入必要的模块：
2import cv2
3import numpy as np
4import matplotlib.pyplot as plt #用来读取每个图像和每个图像的曝光时间
5
6#step2:
7def readImagesAndExposureTimes()
8{
9	filenames = ["imageOne.jpg", .. "imageX.jpg"]
10	exposuretimes = np.array([1/30.0, 0.25, 2.5, 15.0 ], dtype = np.float32)
11	#read images:
12	image = []
13	im = cv2.imread(filenames)
14	im = cv2.cvtColor(im, cv2.COLOR_RGB2RGB)  #转换成为RGB
15	images.append(im)
16	return images, times  #返回曝光中的图像列表
17}
18
19#step3:opencv中有一个为中值阈值位图创建对齐MTB.创建一个行MTB对象，然后使用该对象
20images, times = readImagesAndExposureTimes()
21#Align Images
22alignMTB = cv2.createAlignMTB()
23alignMTB.process(images, images)
24
25#step4:我们使用的大部分相机不是线性的，所以场景双倍的亮度被相机记录出来不一定是双倍。这就产生了一个问题。当我们想要合并不同曝光的，不能简单相乘去统一光强。每个相机的相应函数因为专利等种种原因，不能直接拿到，所以我们需要去估计
26#Find Camera Response Functiop
27calibrateDebevec = cv2.createCalibrateDebevec()
28responseDebevec = calibrateDebevec.process(images, times)
29#plot CRF
30x = np.arange(256, dtype=np.uint8)
31y = np.squeeze(responseDebevec)
32ax = plt.figure(figsize=(30,10))
33
34#step5:Merge Exposure into an HDR Image
35#merge images into an HDR linear image
36mergeDebevec = cv2.createMergeDebevec()
37hdrDebevec = mergeDebevec.process(images, times, responseDebeves)
38
39#step6:Tone Mapping
40#方法一
41tonemapDrage = cv2.createTonemapDrago(1.0, 0.7)
42ldrDeago = tonemapDrago.process(hdrDebevec)
43ldrDrago = 3 * ldrDrago
44
45#方法二
46tonemapReinhard = cv2.createTonemapReinhard(1.5, 0, 0, 0)
47ldrReinhard = tonemapReinhard.process(hdrDebevec) #Reinhard算子**：`L_display = L_hdr / (1 + L_hdr)
48
49#方法三
50tonemapMantiuk = dv2.createTonemaptiuk(2.2, 0.85, 1.2)
51ldrMantiuk = tonemapMantiuk.process(hdrDebevec)
52ldrMantiuk = 3 * ldrMantiuk
53
54

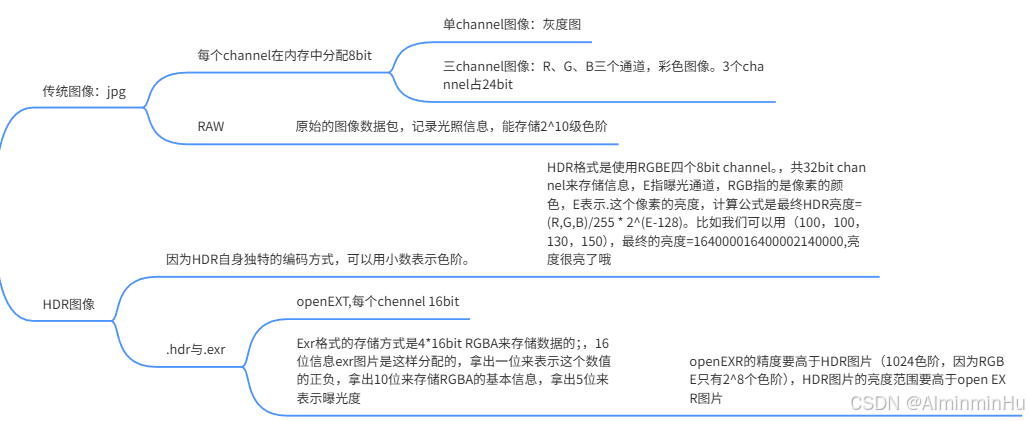

1.2 HDR的数学本质：超越8bit的亮度编码革命

问题：传统图像的数学局限.数学原理：传统8bit图像遵循线性量化模型：

I_8bit = round(255 × L_linear)
其中L_linear ∈ [0,1]，这导致量化误差 Δ = 1/255 ≈ 0.004，在低亮度区域产生明显的色阶断层。

工程化解释：就像用只有8个刻度的尺子去测量0-1000流明的亮度，必然丢失大量细节。LED显示中低灰偏色、色块问题，本质上就是这个量化误差在作祟。

HDR编码的数学突破

RGBE格式的数学原理：

L_HDR = (R,G,B)_normalized × 2^(E-128)
其中：
(R,G,B)_normalized = (R,G,B)/255 ∈ [0,1]
E ∈ [0,255]，提供2^127的动态范围

OpenEXR的更高精度：

采用16bit半精度浮点，IEEE 754标准：
sign(1bit) | exponent(5bit) | mantissa(10bit)
动态范围达到2^16 = 65536级，远超RGBE的2^8=256级。

通俗理解：传统图像像固定焦距的相机，HDR像可变焦距相机——既能看清暗部细节，又能保留亮部层次。

1.3 去鬼影（Deghosting）

数学理论、算法原理
数学理论：
鬼影是由于场景中物体运动或相机抖动导致的多帧(不同曝光帧中)图像之间内容(位置)不一致。去鬼影的核心是将运动区域检测出来，并在融合时避免这些区域带来重影。

数学表示：
w_ij={ w(I_ij)⋅(1−M_ij) 如果M_ij>阈值
w_ij={ w(Iij) 否则
​M_ij是运动掩膜，表示第i个像素在第j次曝光下是否属于运动区域

通俗解释
拍多张照片时，如果有人在镜头前走动，那么合成后的照片可能会看到同一个人多个重叠的影子，这就是鬼影。去鬼影技术就是通过算法识别出这些移动的物体，然后只采用没有移动的部分进行合成，从而消除重影。
算法原理：
去鬼影方法分为全局和局部两种。全局方法假设运动是整体的，例如相机抖动，可以通过全局变换（如单应性变换）对齐图像。局部方法则处理局部运动，通常通过光流或块匹配来对齐。

1# 基于光流的运动补偿
2def optical_flow_alignment(frame1, frame2):
3    # 计算稠密光流
4    flow = cv2.calcOpticalFlowFarneback(frame1, frame2, None,
5                                      0.5, 3, 15, 3, 5, 1.2, 0)
6    # 应用运动补偿
7    aligned_frame = cv2.remap(frame2, flow, None, cv2.INTER_LINEAR)
8    return aligned_frame
9

一种常见的去鬼影策略是：
运动检测：通过比较相邻曝光图像之间的差异，检测出运动区域。
权重调整：在运动区域，降低其权重，使得融合时主要使用没有运动的曝光序列中的信息。

1.4 LED显示中的工程实践

问题：LED屏在显示HDR内容时，低灰阶区域容易出现色块和噪声。
数学原理：自适应权重函数
传统HDR融合权重函数：

w(I(x)) = exp(-(I(x) - 0.5)^2 / (2 × σ^2))
其中σ控制对中灰区域的偏好程度。

LED显示的应用改进：

我在LED低灰校正中发现，直接使用该公式在极低亮度下效果不佳。改进为：
w_led(I(x)) = exp(-(log(I(x)+ε) - μ)^2 / (2 × σ^2)) × S(I(x))
ε = 0.001 防止log(0)
S(I(x)) = 1/(1+exp(-k×(I(x)-θ))) 抑制噪声区域权重
μ, σ 从实际LED屏体测量数据学习得到

改进：

1def led_optimized_fusion(images, exposures, led_gamma_curve):
2    """
3    结合LED伽马特性的融合优化
4    """
5    # 1. 提取LED屏体的实际伽马响应
6    measured_gamma = calibrate_led_gamma(led_panel)
7
8    # 2. 在融合前进行伽马补偿
9    compensated_images = []
10    for img, exp in zip(images, exposures):
11        linear_img = apply_gamma_correction(img, 1.0/measured_gamma)
12        compensated_images.append(linear_img * exp)
13
14    # 3. 执行融合
15    hdr_result = traditional_fusion(compensated_images, exposures)
16
17    # 4. 重新映射到LED显示范围
18    return apply_gamma_correction(hdr_result, measured_gamma)
19
20

总结：
算法原理：
多曝光融合的经典算法是Debevec和Malik在1997年提出的方法。该方法的步骤包括：

估计相机响应函数（CRF）：通过求解一个线性最小二乘问题，从多张不同曝光的图像中恢复出CRF。
合并图像：利用估计的CRF，将多张图像合成为一张HDR辐照度图。合并时通常使用加权函数，给予中间调（既不过曝也不欠曝）的像素更高的权重。

加权合并公式：
E_i= ∑_j . w(I_ij)⋅(f^(−1) (I_ij)/Δt_j)
​w是权重函数；通常选择三角波或高斯函数，在中间调处权重最大，在过曝和欠曝处权重最小。

二、相机响应函数(CRF)的物理意义与LED启示

2.1 数学原理：辐射度到像素值的映射

1I = f(E × Δt) + noise
2
3其中：
4I: 观测到的像素值 (0-255),传感器输出的数字值（0-255/1023等）
5E: 场景辐射度 (真实物理亮度)
6Δt: 曝光时间
7f: 相机响应函数（待求解的非线性映射）
8

Debevec方法数学本质：

min∑∑[g(Zij) - lnEi - lnΔtj]² + λ∑[g’'(z)]²
g()：CRF的逆函数（从数字值到对数辐照度）其中g = ln◦f⁻¹，w是权重函数，给中灰阶更高权重。
第一项：数据拟合项，保证重建准确
第二项：平滑约束，防止过拟合

通俗解释：

CRF就像是相机的"性格"——有些相机在暗处很敏感（如夜视仪），有些在亮处更出色（如运动相机）。校准CRF就是了解你相机的脾气，这样才能准确还原真实世界的光线。
或者说：
把相机想象成一个"亮度翻译官"：
真实世界亮度 → 相机"大脑"理解 → 存储的数字值
CRF就是这个"翻译规则"，不同相机有不同"口音"
重建辐射度图就是：通过多张不同曝光照片，反推出相机的"翻译字典"，然后还原真实亮度

2.2 LED显示的逆向思维

洞察：既然能通过多曝光反求CRF，那么也能通过LED的多电流驱动反求LED的EOTF（电光转换函数）。

1def calibrate_led_eotf(led_panel):
2    """
3 逆向工程：通过多电流驱动测量LED的EOTF
4 类似CRF校准，但用于显示而非采集
5    """
6    current_levels = [10, 20, 40, 80, 128, 192, 255]  # PWM电流值
7    measured_luminance = []
8
9    for current in current_levels:
10        set_led_current(led_panel, current)
11        luminance = measure_with_photometer(led_panel)
12        measured_luminance.append(luminance)
13
14    # 拟合EOTF曲线
15    from scipy.optimize import curve_fit
16    popt, pcov = curve_fit(gamma_curve, current_levels, measured_luminance)
17
18    return popt  # 返回拟合的gamma值和其他参数
19

三、色调映射的视觉科学与人眼欺骗艺术

f: [0, ∞) → [0, 1]
这就是色调映射要解决的数学问题——将无限范围的HDR亮度值映射到有限的LDR显示范围。

生活中的现象：为什么需要色调映射？
生活场景：当你用手机拍摄逆光人像时，要么人脸漆黑，要么背景过曝——这就是动态范围不足的典型表现。人眼可以感知的亮度范围非常广（从夜晚的星光到正午的阳光，跨度可达10^8以上），而传统的显示设备（如LED显示屏）能够显示的亮度范围有限（通常只有0~1000尼特左右）。因此，当我们将高动态范围（HDR）图像显示在低动态范围（LDR）设备上时，必须进行一种映射，将HDR图像的宽亮度范围压缩到显示设备能够显示的范围内，同时尽量保留图像的细节和对比度。

专业解释：真实世界的亮度范围可达10-6到108 cd/m²，而LED显示屏通常只能显示102到104 cd/m²。这个万倍到亿倍的压缩就是色调映射要解决的核心问题。

3.1 数学原理：感知均匀化的压缩映射

1def reinhard_tm(hdr_image, L_white=1.0):
2    """
3    Reinhard色调映射核心公式：
4    L_d = (L_hdr × (1 + L_hdr / L_white²)) / (1 + L_hdr)
5
6    其中L_white控制"白点" - 开始压缩的高光阈值
7    """
8    L_hdr = 0.2126 * hdr_image[...,0] + 0.7152 * hdr_image[...,1] + 0.0722 * hdr_image[...,2]
9
10    # 核心压缩公式
11    L_d = (L_hdr * (1 + L_hdr / (L_white * L_white))) / (1 + L_hdr)
12
13    # 保持颜色比例
14    scale = L_d / (L_hdr + 1e-6)
15    ldr_image = hdr_image * scale[..., np.newaxis]
16
17    return np.clip(ldr_image * 255, 0, 255).astype(np.uint8)
18

通俗解释：

色调映射就像把整个交响乐团塞进小房间还要保持震撼效果——你不能简单调小音量（那会丢失细节），而要重新编曲：让提琴柔和些，让鼓点更清脆。Reinhard算法就是这样的"音乐编曲家"。

色调映射的目的是将HDR图像的高动态范围压缩到显示设备所能显示的范围内，同时保留尽可能多的细节和视觉感受

色调映射算子（TMO）分为全局和局部两种

全局色调映射算子-Reinhard算子：优雅的数学之美

全局TMO对每个像素使用相同的映射函数，例如

L_d = (L_w ⋅(1+ L_w / L^2_white)) / L_w)
L_w是HDR图像的亮度;L_d是显示亮度;L_white是白点亮度
​

Reinhard色调映射是一种经典的全局色调映射算法，其核心公式为：L_d = L_hdr / (1 + L_hdr)
数学本质：这是一个压缩函数，将[0, +∞)的输入映射到[0, 1]的输出。L是HDR图像的亮度（可以是线性亮度，也可以是对数亮度）。L_d 是映射后的亮度，这个公式将无限的亮度范围压缩到[0,1]之间
这个公式是一个简单的压缩函数，当L很小时，
Ld≈L（线性关系）当L很大时，Ld≈1压缩高光部分）它模拟了人眼对亮度的感知，即对暗部敏感，对亮部不敏感
这个看似简单的公式背后是米氏散射(Mie Scattering)理论在图像处理中的应用。它本质上是一个饱和函数(saturation function)，在低亮度区域保持线性，在高亮度区域渐进饱和。

通俗解释：就像我们看太阳，太阳非常亮，但我们不会觉得它无限亮，而是有一个感知上限。Reinhard公式就是用一个简单的曲线把无限的亮度压缩到一个有限的范围内。

导数分析：

f’(L) = 1/(1+L)^2

当L→0时，f’(L)→1，保持线性关系
当L→∞时，f’(L)→0，高光被强力压缩

物理意义：在低亮度区域保持相对关系，在高亮度区域进行强力压缩。

通俗解释
比喻：想象一个弹簧，轻轻拉它（低亮度）时伸长比例正常，但用力拉（高亮度）时越来越难拉长——这就是Reinhard的"渐进式阻力"思想。

关键洞察：不是简单粗暴地线性压缩，而是尊重人眼感知特性——我们对暗部变化更敏感，对亮部变化相对迟钝。

Reinhard的局限性及改进

LED显示的特殊挑战
问题场景：在LED大屏上播放HDR宣传片时，经常出现：

云层细节糊成一片（高光压缩过度）
暗部建筑轮廓模糊（对比度不足）
整体画面发灰（全局算子缺乏局部适应性）

工程化改进：基于亮度分区的自适应Reinhard

1def adaptive_reinhard(L_hdr, L_white=1.0, epsilon=0.05):
2    # L_white: 可调节的白点参数
3    # epsilon: 防止除零的小常数
4
5    # 亮度分区处理
6    L_scaled = L_hdr / L_white
7    L_mapped = L_scaled * (1 + L_scaled / (L_white * L_white)) / (1 + L_scaled)
8
9    # 暗部增强
10    dark_mask = L_hdr < 0.1
11    L_mapped[dark_mask] = L_mapped[dark_mask] * (1.0 + 0.3 * (0.1 - L_hdr[dark_mask]) / 0.1)
12
13    return np.clip(L_mapped, 0, 1)
14

全局色调映射算子-曝光色调映射（Exposure Tone Mapping）

曝光色调映射使用指数函数进行压缩：L_d =1−exp(−L×exposure)其中，exposure是曝光参数，控制压缩的程度。数学原理：指数函数具有压缩高动态范围的能力，同时保持暗部细节。当exposure较小时，压缩程度小，图像较暗；当exposure较大时，压缩程度大，图像较亮。

通俗解释：这就像我们调节相机的曝光时间，曝光时间越长，图像越亮，但过亮的部分会丢失细节。通过调整exposure参数，我们可以控制图像的明暗。
vec3 mapped = vec3(1.0) - exp(-hdrColor * exposure);
这是比尔-朗伯定律(Beer-Lambert Law)在光学中的体现。exposure参数实际上控制的是光子通量密度，决定了传感器接收到的能量强度。

局部色调映射：双边滤波的工程智慧

局部TMO考虑图像局部的对比度，例如使用双边滤波将图像分解为基础层和细节层，然后对基础层进行压缩，再与细节层合并。

算法原理深度解析

核心思想：全局算子"一刀切"，局部算子"因地制宜"。

为什么需要局部色调映射？

全局色调映射对整张图像使用同一个映射函数，这会导致局部对比度丢失，细节模糊。局部色调映射根据图像的不同区域自适应地调整映射函数，以保留局部细节。

传统局部色调映射方法

传统方法通常包括以下步骤：
将图像分解为基层和细节层。基层表示图像的大尺度亮度变化，细节层表示小尺度的纹理和细节。
对基层进行压缩（使用全局色调映射），而细节层保持不变或增强。
将压缩后的基层和细节层合并。

全局算子的局限性
全局算子就像给整个图像开同样的药方，但LED显示中经常遇到：

局部过曝：logo区域亮度溢出
暗部细节丢失：深色背景中的纹理消失
对比度失衡：整体压缩导致视觉冲击力下降

局部算子的医学类比
想象一个经验丰富的放射科医生：

全局观察：看整个X光片的大局
局部聚焦：对疑似病灶区域特殊处理
自适应调整：根据组织密度动态调整观察参数
这就是局部色调映射的核心思想——空间自适应的动态范围压缩。

基于CNN的HDRNet

HDRNet是一种基于深度学习的局部色调映射方法，它将色调映射分解为两个部分：
内容图（Content Map）：表示图像的语义内容，用于指导色调映射。
色调映射曲线图（Tone Mapping Curve Map）：每个像素都对应一条色调映射曲线，网络根据内容图自适应地预测每条曲线。

数学原理：HDRNet学习一个映射函数，该函数将HDR图像映射到LDR图像，同时保留局部细节。网络结构包括两个分支：一个分支用于提取全局特征（内容图），另一个分支用于预测局部色调映射曲线。
通俗解释：HDRNet就像是一个智能的摄影师，他不仅根据整个场景的光照条件调整曝光，还会根据画面中不同物体的特性进行局部调整，比如让天空不过曝，让暗部的细节显现出来。

f(I) = T ⊗ C
其中：
C = 内容特征（what：语义信息）
T = 色调曲线（how：处理方式）
⊗ = 空间自适应融合

1#问题： LED显示屏在显示HDR视频时，经常出现天空过曝和建筑细节丢失同时存在。
2#传统方法局限：
3#调低全局曝光：建筑细节出来了，但整体画面太暗
4#调高全局曝光：天空细节保留，但建筑过曝
5
6class LEDHDRNet(nn.Module):
7    def __init__(self):
8        super().__init__()
9        # 针对LED显示特性的改进
10        self.brightness_aware = BrightnessAwareModule()  # 亮度感知
11        self.local_contrast_enhancer = LocalContrastModule()  # 局部对比度增强
12
13    def forward(self, hdr_input, led_max_brightness=1000):
14        # 1. 亮度自适应归一化
15        normalized = self.adaptive_normalize(hdr_input, led_max_brightness)
16
17        # 2. 多尺度特征提取
18        content_feat = self.content_branch(normalized)
19        curve_params = self.curve_branch(content_feat)
20
21        # 3. 局部色调映射
22        local_mapped = self.apply_local_tonemap(normalized, curve_params)
23
24        return local_mapped
25

双边滤波公式：

W_p = Σ w_s * w_r
output = (1/W_p) * Σ [w_s(||x-y||) * w_r(|I(x)-I(y)|) * I(y)]
其中：
w_s：空间权重（高斯核）→ 考虑物理距离
w_r：值域权重（高斯核）→ 考虑亮度相似性

数学本质：在滤波时保留边缘——相似亮度区域平滑处理，不同亮度区域边界保持锐利。

LED工程实现：基于GPU加速的实时局部色调映射

在LED显示中，我们经常遇到以下问题：

LED显示屏的亮度范围有限，而输入信号可能是HDR内容（如HDR视频）。
直接使用全局色调映射会导致细节丢失，特别是在暗部和亮部。
不同场景下，LED显示屏的观看环境不同（如室内、室外），需要自适应的色调映射。

1// 伪代码 - 基于LED显示特性的优化实现
2void LEDLocalToneMapping(float* hdr_input, float* ldr_output, int width, int height) {
3    // 步骤1：亮度提取（考虑LED色域特性）
4    float* luminance = extractLuminance(hdr_input, COLOR_SPACE_BT2020);
5
6    // 步骤2：双边滤波分解
7    float* base_layer = bilateralFilterGPU(luminance,
8        spatial_sigma = 0.02 * min(width, height),  // 自适应空间参数
9        range_sigma = 0.1);                         // 基于LED对比度调整
10
11    float* detail_layer = luminance - base_layer;
12
13    // 步骤3：基础层压缩（改进Reinhard）
14    float* compressed_base = compressBaseLayer(base_layer,
15        max_display_luminance = 1000.0f,  // LED屏体最大亮度
16        contrast_preserve = 0.7f);         // 对比度保持参数
17
18    // 步骤4：细节增强与合成
19    float* enhanced_detail = detail_layer * (1.0f + detail_boost);
20    ldr_output = compressed_base + enhanced_detail;
21
22    // 步骤5：色度还原
23    applyChromaAdaptation(hdr_input, ldr_output, luminance);
24}
25

3.2 色调映射算法

算法一：

1void main()
2{
3	const float gamma = 2.2
4	vec3 hdrColor = texture(hdrBuffer, TextCoords).rgb;
5	//reinhard tone mapping;
6	vec3 mapped = hdrColor / (hdrColor + vec3(1.0)); //比如（1，0，0）与（5，0，0）=》（0.5，0，0）与（0.8，0，0）
7	//gamma correction
8	mapped = pow(mapped, vec3(1.0 / gamma));
9	FragColor = vec4(mapped, 1.0);
10}
11

算法二

1uniform float exposure;
2void main()
3{
4	const float gamma  = 2.2;
5	//exposure tone mapping;
6	vec3 mapped = vec3(1.0) - exp(-hdrColor * exposure); //通过控制exposure值为不同大小的曝光值，比如0.1，10.0，就可以看到图像很暗集很亮的细节信息
7	//gamma correction ;
8	mapped = pow(mapped, vec3(1.0 / gamma));
9	FragColor = vec4(mapped, 1.0);
10}
11

3.3 LED显示的自适应色调映射

问题：传统色调映射在LED屏上会导致低灰细节丢失。

创新：

1class AdaptiveToneMapping:
2    def __init__(self, led_max_nits=1500):
3        self.led_max_nits = led_max_nits
4        self.learned_contrast_curve = self.load_led_contrast_model()
5
6    def led_optimized_tm(self, hdr_content):
7        # 1. 分析内容特性
8        content_stats = self.analyze_content_stats(hdr_content)
9
10        # 2. 基于LED物理特性调整映射曲线
11        if content_stats['has_bright_highlights']:
12            # 对高光内容使用更保守的压缩
13            return self.conservative_mapping(hdr_content)
14        else:
15            # 对低对比度内容使用增强映射
16            return self.contrast_enhancing_mapping(hdr_content)
17
18    def conservative_mapping(self, hdr_img):
19        """保护高光细节的映射"""
20        # 基于LED实际峰值亮度调整L_white参数
21        adaptive_L_white = self.calculate_adaptive_white_level(hdr_img)
22        return modified_reinhard(hdr_img, L_white=adaptive_L_white)
23

四、AI时代的HDR技术革命

4.1 传统方法的局限性

传统HDR管线是串行流水线：对齐→融合→色调映射，误差会累积传播。

传统多曝光融合算法需要估计CRF和手动设计权重函数，而AI方法可以直接学习从多张曝光图像到HDR图像的映射。例如，我们可以使用一个卷积神经网络（CNN）来直接回归HDR图像。
我们可以设计一个编码器-解码器结构，输入是多张不同曝光的图像，输出是HDR图像。网络可以学习到如何自动对齐图像（解决轻微位移问题）和如何融合（避免鬼影）。

4.2 AI的端到端革命

问题：在LED显示中，传统的全局色调映射算法（如Reinhard）会导致暗部细节丢失和亮部过曝。

改进：我们采用局部色调映射算法，特别是基于CNN的HDRNet，对输入图像进行自适应压缩。

具体实现：

我们训练一个HDRNet模型，使用HDR和LDR图像对作为训练数据。
在LED显示控制系统中集成该模型，对输入视频的每一帧进行实时色调映射。
根据LED显示屏的实际亮度范围（通过光枪测量）调整模型的输出，确保映射后的图像在显示屏上能够正确显示。

1class EndToEndHDRNet(nn.Module):
2    def __init__(self):
3        super().__init__()
4        # 统一处理对齐、融合、色调映射
5        self.feature_extractor = MultiScaleFeatureExtractor()
6        self.fusion_module = AttentionBasedFusion()
7        self.tone_mapper = LearnableToneCurve()
8
9    def forward(self, ldr_frames, exposures):
10        # 端到端学习，避免误差累积
11        features = self.feature_extractor(ldr_frames)
12        weights = self.fusion_module(features, exposures)
13        hdr = self.merge_with_attention(ldr_frames, weights)
14        ldr_result = self.tone_mapper(hdr)
15        return ldr_result
16

使用Python和PyTorch实现了一个简化版的HDRNet，并对一组HDR图像进行色调映射

1import torch
2import torch.nn as nn
3import numpy as np
4from skimage import metrics
5
6# 简化版HDRNet模型
7class SimpleHDRNet(nn.Module):
8    def __init__(self):
9        super(SimpleHDRNet, self).__init__()
10        # 定义网络结构
11        self.content_net = nn.Sequential(
12            nn.Conv2d(3, 16, 3, padding=1),
13            nn.ReLU(),
14            nn.Conv2d(16, 32, 3, padding=1),
15            nn.ReLU(),
16            nn.Conv2d(32, 64, 3, padding=1),
17            nn.ReLU()
18        )
19        self.curve_net = nn.Sequential(
20            nn.Conv2d(64, 32, 3, padding=1),
21            nn.ReLU(),
22            nn.Conv2d(32, 3, 3, padding=1),
23            nn.Sigmoid()  # 输出每个像素的调整曲线参数
24        )
25
26    def forward(self, hdr_image):
27        content_feat = self.content_net(hdr_image)
28        curve_params = self.curve_net(content_feat)
29        # 使用曲线参数对每个像素进行调整
30        ldr_image = hdr_image * curve_params
31        return ldr_image
32
33# 加载模型和HDR图像
34model = SimpleHDRNet()
35hdr_image = torch.rand(1, 3, 256, 256)  # 模拟HDR图像，范围[0, ∞)
36
37# 使用模型进行色调映射
38ldr_image = model(hdr_image)
39
40# 全局Reinhard色调映射
41def reinhard_tone_mapping(image):
42    return image / (image + 1.0)
43
44ldr_global = reinhard_tone_mapping(hdr_image)
45
46# 计算SSIM
47def calculate_ssim(original, processed):
48    # 假设我们有一个理想的目标LDR图像，这里用原始HDR图像经过理想映射得到
49    target = reinhard_tone_mapping(original)  # 这里仅作示例，实际应该有真实的LDR目标
50    return metrics.structural_similarity(target.numpy(), processed.numpy(), multichannel=True)
51
52ssim_global = calculate_ssim(hdr_image, ldr_global)
53ssim_local = calculate_ssim(hdr_image, ldr_image)
54
55print(f"Global SSIM: {ssim_global}, Local SSIM: {ssim_local}")
56

4.3 在LED显示中的AI实践

问题：LED低灰阶的非线性导致AI模型直接迁移效果不佳。

解决方案：

1class LEDAwareHDRNet(EndToEndHDRNet):
2    def __init__(self, led_profile):
3        super().__init__()
4        self.led_profile = led_profile
5        # 注入LED物理约束
6        self.led_constraint_layer = LEDConstraintLayer(led_profile)
7
8    def forward(self, ldr_frames, exposures):
9        raw_result = super().forward(ldr_frames, exposures)
10        # 应用LED物理约束
11        constrained_result = self.led_constraint_layer(raw_result)
12        return constrained_result
13
14class LEDConstraintLayer(nn.Module):
15    def __init__(self, led_profile):
16        super().__init__()
17        # 学习LED的物理限制：最大亮度、色域边界等
18        self.register_buffer('max_luminance', torch.tensor(led_profile.max_nits))
19        self.register_buffer('color_primaries', torch.tensor(led_profile.primaries))
20
21    def forward(self, x):
22        # 实施物理约束
23        x = torch.clamp(x, 0, self.max_luminance)
24        x = self.enforce_color_gamut(x)
25        return x
26

五、几种AI时代核心能力的体现

5.1 跨领域连接能力

实践：将相机CRF校准的数学方法逆向应用于LED EOTF测量，这是典型的跨领域思维。

相机是"从真实世界到数字"，LED是"从数字到真实世界"——发现这对对偶问题的深层联系，用相似的数学工具解决看似不同的问题。

5.2 复杂问题拆解能力

HDR重影问题拆解：

1原始问题：去鬼影很难
2↓ 拆解
31. 运动检测（哪些区域在动？）
42. 运动估计（动了多少？）
53. 像素溯源（这个像素应该来自哪帧？）
64. 融合策略（如何无缝拼接？）
7
8拆解：针对LED显示特性
91. 优先保护静态区域的细节（文字、背景）
102. 对动态区域使用时间域滤波
113. 结合LED刷新特性优化时间一致性
12

💎 总结：从理论到工程的完整闭环

通过深度理解HDR的数学本质，结合LED显示的物理特性，建立一套理论指导实践、实践反馈理论的技术体系。这不仅仅是掌握算法，更是培养了一种用第一性原理解决工程问题的思维方式。

在AI时代，这种数学理解+工程实践+跨领域连接的能力组合，正是我们区别于"调参工程师"的核心竞争力。

• 如果想了解一些成像系统、图像、人眼、颜色等等的小知识，快去看看视频吧 ：
  • 抖音：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传
  • 快手：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传
  • B站：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传
    * 认准一个头像，保你不迷路：

• 您要是也想站在文章开头的巨人的肩膀啦，可以动动您发财的小指头，然后把您的想要展现的名称和公开信息发我，这些信息会跟随每篇文章，屹立在文章的顶部哦


《底层视觉及图像增强-项目实践理论补充（十六-0-（22）：HDR技术深度解析：从数学原理到LED显示工程实践）：从奥运大屏，到手机小屏，快来挖一挖里面都有什么》 是转载文章，点击查看原文。
